YYQW系列燃油气导热油锅炉(有机热载体锅炉)

YY(Q)W系列燃油气导热油锅炉,以天然气、液化气、沼气、城市煤气、轻油、柴油、重油等为燃料,该系列锅炉采用卧式室燃三盘管结构,本体由外盘管、中盘管、内盘管等组成。 用途:油脂化工/化纤工业/木材加工/造纸/建材/食品行业等。

1-20吨
蒸发量(t/h)
>96%
热效率
>8000小时
年运行小时
索取报价清单 查看产品专题
咨询技术客服
产品简介
YY(Q)W系列燃气,有机热载体锅炉采用三回程圆盘管结构,盘管端部采用缩口盘管,有效的保护了锅炉端部的炉墙,配有先进的燃烧装置,锅炉运行全自动化。

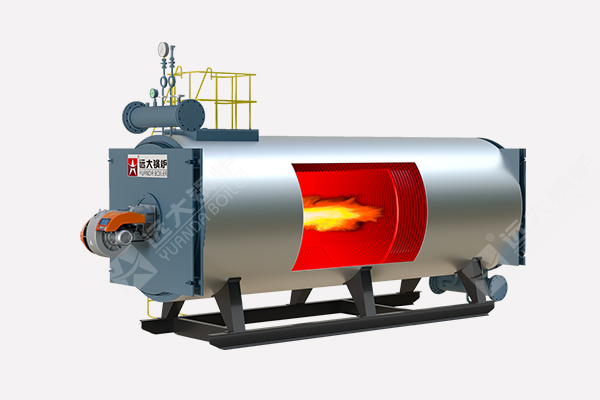

燃料经燃烧器点燃燃烧后,形成的火焰充满在圆盘管内,并通过盘管壁传递辐射热,此为第一回程。燃烧产生的高温烟气在后炉门处汇聚,转向进入第二回程,即对流管束区,经对流换热后,烟气温度逐渐降低后至前炉门,并在此转向进入第三回程管束区,随后经节能器进入烟囱排向大气。

该锅炉整体出厂,在工地就位后,只需接通气(油)电就可投入运行。 锅炉受热面包括四部分:炉膛辐射受热面,第一对流管束受热面,第二对流管钱受热面,节能器(余热锅炉)。

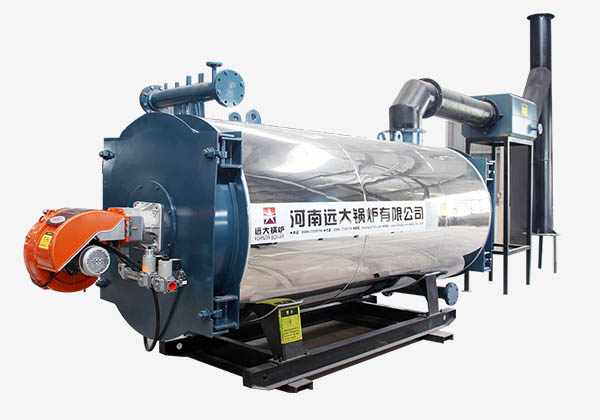

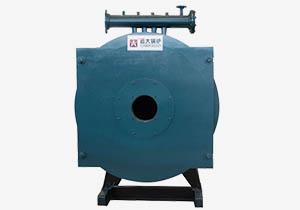

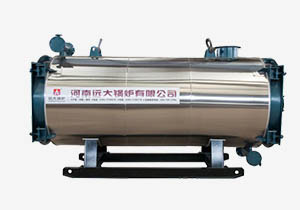

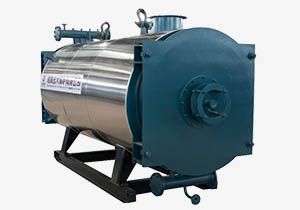

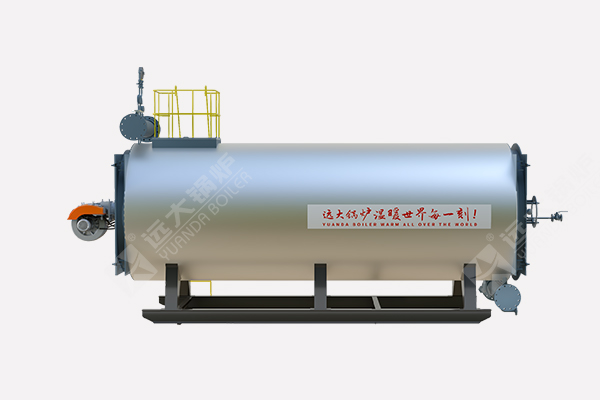

产品展示
辅机配置
辅机系统辅机系统机器组成
燃料制备系统油罐、日用油箱、燃气调压装置
风烟系统烟囱
电控系统普通控制柜(箱)、PLC控制系统、配电柜(高压柜、低压柜等)、配套二次仪表阀门、电线、电缆
汽、水系统加药装置、消音器、减温减压装置
燃烧系统燃烧机、控制箱、配套仪表阀门
水处理系统全自动软水器、反渗透水处理系统
技术参数
参数项目
锅炉型号
额定热功率额定工作压力热载体出口/进口温度设计热效率适用燃料燃料消耗量最大件运输尺寸最大件运输重量
KWMpa%
天然气Nm³/h轻柴油Kg/hmmt
YY(Q)W-700Y(Q)7000.8280/250
320/290
>96天然气
轻柴油
73.661.33200×1300×20503
YY(Q)W-1400Y(Q)1400147.1122.63710×1524×21504
YY(Q)W-3000Y(Q)3000296.4249.25600×2400×317010
YY(Q)W-3500Y(Q)3500366.8305.65900×2382×356010.2
YY(Q)W-4200Y(Q)4200436.6367.56630×3200×305016.5
YY(Q)W-5600Y(Q)5600586.8489.67200×3550×392023.6
YY(Q)W-7000Y(Q)7000726.9612.38090×3675×400028
注:1、燃料热值:重油10000kcal/kg、轻柴油10240kcal/kg、天然气9140kcal/Nm³、液化气24000kcal/Nm³;当燃料热值及化学成分发生变化时,表中部分参数会发生相应变化。
2、由于技术不断创新改进,技术参数如有变动,恕不另行通知。
各类常见燃料热值、耗费量、成本分析与对比(基于1吨蒸汽锅炉计算)
燃料燃料密度(kg/m3)或(kg/Nm3)低位发热量(KJ/kg)或(KJ/Nm3)锅炉热效率(%)市场价格(元/吨)燃料消耗量(kg/h)燃料费用综合评价
Ⅱ类烟煤1200173968060020012035吨/时以上普遍适用
轻柴油8504287595700066.1462允许使用,属高成本
天然气0.74135590963.470.1238国家普遍推广
木屑130131018830018054大多省市适用(推荐)
稻壳1201268987550200110大多省市适用(推荐)
秸秆80-100  (稻草-玉米)16697 (玉米秸秆)9030016048大多省市适用(推荐)
生物质成型颗粒7501839290800160128大多省市适用(推荐)
